- Zplynovací kotle s úpravou pro hořák na pelety
Zplynovací kotle s úpravou pro hořák na pelety

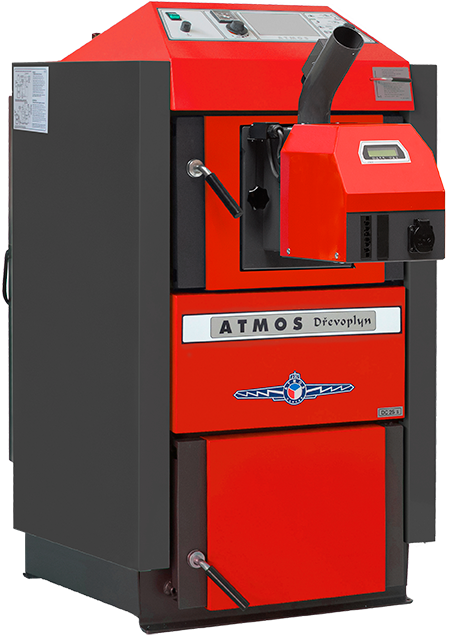

Zplynovací kotle ATMOS s úpravou pro hořák jsou moderním řešením, kdy do vrchních dvířek standardního zplynovacího kotle zabudujeme hořák na pelety ATMOS A25/A45.
Vytvoříme tak kotel na pelety přímo na míru s automatickým zapalováním paliva.
Hořák na pelety ATMOS A25 lze použít pro všechny zplynovací kotle do výkonu 40 kW (mimo DC50S - 45 kW s hořákem ATMOS A45), vybavené odtahovým ventilátorem (mimo modelů DCxxGD, DCxxGS, DCxxGSX).
Kotle s úpravou jsou vybaveny z výroby veškerým potřebným příslušenstvím pro snadné řízení kotle (hořáku) podle potřeb zákazníka a dvou teplot (čidel) na vyrovnávací nádrži TV a TS.
(Od výrobního čísla kotle 327 700 jsou kotle vybaveny: 2x modul AD03, přepínací vypínač, čidlo teploty kotle TK (KTF 20), čidla TV a TS (2x KTF20 - 5 m), termostatem na čerpadlo 70 °C, vývod pro čerpadlo v kotlovém okruhu.)
Zásobník na pelety a typ dopravníku zvolíme podle velikosti kotelny a tepelných ztrát objektu.
Doporučeným zapojením kotle je zapojení s Laddomatem 22 nebo termoregulačním ventilem a vyrovnávací nádrží o objemu 500 nebo 1000 l pro docílení nízké spotřeby paliva a vysoké životnosti hořáku a kotle. Pro další úsporu paliva (až 20 %) a správnou funkci nabíjení vyrovnávací nádrže použijte speciálně vyvinutou regulaci ATMOS ACD 01 nebo čidla TV a TS, které jsou určeny pro speciální funkce hořáku ATMOS A25. Ideálním řízení hořáku je podle dvou čidel (TV a TS) na vyrovnávací (akumulační) nádrži. Řídící jednotka si hlídá natopení vyrovnávací nádrže zcela automaticky a zaručuje vždy dostatek energie pro topný systém. Tento způsob zapojení vám uspoří palivo, elektrickou energii a zvýší životnost hořáku na pelety.
INFO – Od 1. 3. 2017 jsou kotle s úpravou pro hořák vybaveny z výroby dvěma moduly AD03, přepínacím vypínačem, čidlem teploty kotle TK (KTF 20), termostatem na čerpadlo 70 °C a vývodem s konektorem pro čerpadlo v kotlovém okruhu.
Čidlo TK zasunuté v jímce kotle (z výroby), čidla TV a TS (příslušenství kotle od 1.3.2019) v jímkách na akumulační nádrži, vše společně zapojeno přímo do konektoru hořáku. Moduly (2x AD03) vloženy pod přístrojovou kapotu kotle a zapojeny na svorkovnici kotle. Oba moduly AD03 ovládají odtahový ventilátor kotle a čerpadlo v kotlovém okruhu.
Provedení kotlů 2016 obsahují pouze jeden modul AD02 pro ovládání odtahového ventilátoru.
- Zapojení kotle s hořákem ATMOS A25/A45
- Zapojení kolte s hořákem A25/A45 a elektronickou regulaci ACD01
Zplynovací kotle ATMOS s úpravou pro hořák na pelety A25 / A45 je možné si objednat přímo z výroby v levém nebo pravém provedení. Úpravu je možné provést pouze u kotlů vybavených odtahovým ventilátorem do výkonu 40/50 kW (mimo typu DCxxGS, DCxxGD). V případě, že budete chtít hořák zabudovat do již nainstalovaného kotle ATMOS, je možné si objednat speciální sadu pro jeho přestavbu. Sada se skládá z kompletních upravených dvířek, speciální elektroinstalace a příslušenství o 23 položkách.
Kotle s úpravou MODEL od 2017 jsou vybaveny (od výrobního čísla kotle 327 700): 2x modul AD03, přepínací vypínač, čidlo teploty kotle TK (KTF 20), čidla TV a TS (2x KTF20 – 5 m), termostatem na čerpadlo 70 °C, vývod pro čerpadlo v kotlovém okruhu.
Kotle s úpravou pro hořák na pelety Model od 2017 jsou již v základu dodávány se dvěma moduly AD03 pro ovládání odtahového ventilátoru kotle a čerpadla v kotlovém okruhu a dvěma čidly TV a TS pro řízení provozu podle dvou teplot na vyrovnávací (akumulační) nádrži.
standardně jsou v této variantě vyráběny tyto modely:
rozsah výkonu
původní palivo dřevo / pelety
- DC18S s úpravou pro hořák 20 / 6 - 20 kW
- DC22S s úpravou pro hořák 22 / 7 - 24 kW
- DC25S s úpravou pro hořák 27 / 7 - 24 kW
- DC30SX s úpravou pro hořák 30 / 7 - 24 kW
- DC32S s úpravou pro hořák 35 / 7 - 24 kW
- DC50S s úpravou pro hořák 49,9 / 13,5 - 45 kW (pro tento kotel je určen hořák ATMOS A45)
rozsah výkonu
původní palivo uhlí / pelety
- C15S s úpravou pro hořák 16 / 3 - 12 kW
- C18S s úpravou pro hořák 20 / 6 - 20 kW
- C25ST s úpravou pro hořák 25 / 7 - 24 kW
- C32ST s úpravou pro hořák 32 / 7 - 24 kW
- AC25S s úpravou pro hořák 26 / 6 - 20 kW
